Shelly Wave i4 ​

注意:此前称为“Shelly Qubino Wave”的产品系列,现将统一更名为“Shelly Wave”。此次更名不会影响任何设备的功能。唯一的变化是在未来所有文档中使用新名称。

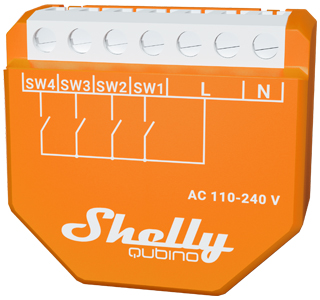

设备:Wave i4 ​

  • 澳大利亚零件编号 / 订购代码:QNSN-0A24XAU
  • Z-Wave 产品类型 ID:0x0009
  • Z-Wave 产品 ID:0x0081
  • Z-Wave 制造商:Shelly Europe Ltd.
  • Z-Wave 制造商 ID:0x0460

术语解释 ​

  • 设备 – 在本文档中,“设备”指本指南所描述的 Shelly Qubino 设备。
  • 网关 – 也称为 Z-Wave® 控制器、主控制器、初级控制器或中枢等,是用于管理一个 Z-Wave® 智能家居网络的中心设备。本文档中使用“网关”一词。
  • S 按钮 – 位于 Z-Wave® 设备上的服务按钮,用于执行多种功能,如添加(包含)、移除(排除)及恢复出厂设置。本文档中使用“S 按钮”一词。
  • 添加/包含 – 将一个 Z-Wave 设备加入到 Z-Wave 网络中的过程。文中使用“包含”、“添加”等词语。
  • 移除/排除 – 将一个 Z-Wave 设备从其所属的网络中移除的过程。文中使用“排除”、“移除”等词语。
  • 遮蔽装置 – 泛指各种窗户遮挡装置,例如百叶窗、卷帘(遮光帘)、卷闸、竖直窗帘、帷幕、内置百叶窗、褶皱帘、遮阳篷等。此外,Wave Shutter 还可控制窗户电机、投影幕布或任何双向交流电机。

简要说明 ​

该设备是一款 4 路数字输入模块(110–240 V AC),用于在 Z-Wave 网络内控制其他设备。它支持通过开关/按钮手动触发或取消场景。


连接至输入端子 SW1 的开关/按钮 ​

该设备支持中央场景命令类(Central Scene Command Class)。当按下按钮时:

  • 单击 → 发送场景通知,场景编号为 0x01
  • 双击 → 再次发送场景编号为 0x01 的场景通知
  • 长按 → 发送“按键按下 = 0x02”
  • 释放 → 发送“按键释放 = 0x01”

注意:不支持通过开关类型触发中央场景通知。

连接至 SW1 的按钮 ​

若 SW1 配置为按钮:

  • 场景编号:0x01

动作: ​

  • 短按:发送“按键按下 1 次 = 0x00”,并附带场景编号 0x01。同时向组 4 中关联的设备发送指令(参见 Z-Wave 关联)。
  • 双击:发送“按键按下 2 次 = 0x00”。
  • 长按:发送“按键持续按下 = 0x02”,并向组 5 中关联的设备发送指令。
  • 释放:发送“按键释放 = 0x01”,并向组 5 中关联的设备发送指令。

连接至 SW1 的开关 ​

若 SW1 配置为开关:

  • 切换一次开关位置:向组 4 和组 5 中的关联设备发送指令。

连接至 SW1 的记忆开关 ​

若 SW1 配置为记忆开关:

  • 闭合触点:根据当前状态向组 4 和组 5 中的关联设备发送指令。
  • 断开触点:根据当前状态向组 4 和组 5 中的关联设备发送指令。

连接至输入端子 SW2 的开关/按钮 ​

若 SW2 配置为按钮:

  • 场景编号:0x02

动作: ​

  • 短按:发送“按键按下 1 次 = 0x00”,附带场景编号 0x02。同时向组 6 中的设备发送指令。
  • 双击:发送“按键按下 2 次 = 0x00”。
  • 长按:发送“按键持续按下 = 0x02”,并向组 7 中的设备发送指令。
  • 释放:发送“按键释放 = 0x01”,并向组 7 中的设备发送指令。

连接至 SW2 的开关 ​

若 SW2 配置为开关:

  • 切换一次开关位置:向组 6 和组 7 中的设备发送指令。

连接至 SW2 的记忆开关 ​

若 SW2 配置为记忆开关:

  • 闭合触点:根据状态向组 6 和组 7 中的设备发送指令。
  • 断开触点:根据状态向组 6 和组 7 中的设备发送指令。

连接至输入端子 SW3 的开关/按钮 ​

若 SW3 配置为按钮:

  • 场景编号:0x03

动作: ​

  • 短按:发送“按键按下 1 次 = 0x00”,附带场景编号 0x03。同时向组 8 中的设备发送指令。
  • 双击:发送“按键按下 2 次 = 0x00”。
  • 长按:发送“按键持续按下 = 0x02”,并向组 9 中的设备发送指令。
  • 释放:发送“按键释放 = 0x01”,并向组 9 中的设备发送指令。

连接至 SW3 的开关 ​

若 SW3 配置为开关:

  • 切换一次开关位置:向组 8 和组 9 中的设备发送指令。

连接至 SW3 的记忆开关 ​

若 SW3 配置为记忆开关:

  • 闭合触点:根据状态向组 8 和组 9 中的设备发送指令。
  • 断开触点:根据状态向组 8 和组 9 中的设备发送指令。

连接至输入端子 SW4 的开关/按钮 ​

若 SW4 配置为按钮:

  • 场景编号:0x04

动作: ​

  • 短按:发送“按键按下 1 次 = 0x00”,附带场景编号 0x04。同时向组 10 中的设备发送指令。
  • 双击:发送“按键按下 2 次 = 0x00”。
  • 长按:发送“按键持续按下 = 0x02”,并向组 11 中的设备发送指令。
  • 释放:发送“按键释放 = 0x01”,并向组 11 中的设备发送指令。

连接至 SW4 的开关 ​

若 SW4 配置为开关:

  • 切换一次开关位置:向组 10 和组 11 中的设备发送指令。

连接至 SW4 的记忆开关 ​

若 SW4 配置为记忆开关:

  • 闭合触点:根据状态向组 10 和组 11 中的设备发送指令。
  • 断开触点:根据状态向组 10 和组 11 中的设备发送指令。

主要应用场景 ​

  • 住宅
  • 多户住宅(公寓、联排别墅、酒店等)
  • 轻型商业(小型办公楼、小型零售店/餐厅/加油站等)
  • 政府/市政机构
  • 大学/学院

兼容性集成 ​

Shelly Qubino Wave 设备基于全球领先的智能家居技术——Z-Wave 构建。

这意味着 Shelly Qubino Wave 设备可与所有经过认证且支持 Z-Wave 通信协议的网关兼容。

为确保完整功能,我们定期对不同品牌的 Z-Wave 网关进行兼容性测试。详细兼容状态请参阅 网关兼容性 部分。


简化内部原理图 ​

无


设备电气接口 ​

输入端口 ​

  • 1 个开关/按钮输入端子(螺丝端子)
  • 2 个开关/按钮输入端子(螺丝端子)
  • 3 个开关/按钮输入端子(螺丝端子)
  • 4 个开关/按钮输入端子(螺丝端子)
  • 3 个电源输入端子(螺丝端子):N、L

输出端口 ​

无


连接方式 ​

Z-Wave – 不安全、S0 安全、S2 未认证安全、S2 已认证安全


安全特性 ​

过热保护 ​

  • 自动关闭自身继电器
  • 向网关发送“过热检测到”通知报告
  • LED 按指定模式闪烁(检查过热检测的闪烁模式)

以下任一操作可复位此警报:

  • 断电重启
  • 快速按 S 按钮一次
  • 按下任意连接至 SW(SW1、SW2 等)的开关/按钮

注意:过热保护始终启用,无法禁用。
更多信息请参考 Z-Wave 通知命令类。


支持的负载类型 ​

无


用户界面 ​

S 按钮与工作模式 ​

  1. 正常模式
  2. 设置进行中模式
  3. 设置模式(通过 S 按钮)
    • 用于启动添加(包含)、移除(排除)、恢复出厂设置等操作。
    • 有时间限制;操作完成后自动返回正常模式。
    • 进入设置模式:
      • 快速按住 S 按钮,直到 LED 变为常亮蓝色。
      • 再快速按一次可切换菜单(无限循环)。
      • 菜单状态的 LED 会在 10 秒后超时返回正常状态。

S 按钮功能 ​

  • 手动将设备添加到 Z-Wave 网络
  • 手动将设备从 Z-Wave 网络中移除
  • 恢复设备出厂设置

LED 信号指示 ​

正常模式 ​

  • 已移除/排除:断电或按下 S 按钮后,LED 以 蓝色(模式 1)闪烁 10 分钟。
  • 已添加/包含:断电或按下 S 按钮后,LED 以 绿色(模式 1)闪烁 10 分钟。

设置进行中 ​

  • 恢复出厂设置并重启:LED 先常亮 绿色(约 1 秒),然后 蓝色和红色 快速闪烁(0.1 秒开 / 0.1 秒关),持续约 2 秒。
  • 添加/移除:LED 以 蓝色(模式 2)闪烁。
  • 固件 OTA 更新:LED 以 蓝色和红色(模式 2)闪烁。
  • 检查电源供应(230V AC / 24V DC):LED 以 蓝色和红色(模式 5)闪烁。

通过 S 按钮进入设置模式 ​

  • 菜单选择(添加/移除):LED 常亮 蓝色,最长可达 10 秒。
  • 添加/移除过程中:LED 以 蓝色(模式 3)闪烁。
  • 菜单选择(恢复出厂设置):LED 常亮 红色,最长可达 10 秒。
  • 恢复出厂设置过程中:LED 以 红色(模式 3)闪烁。

报警模式 ​

  • 检测到过热:LED 以 红色(模式 4)闪烁:(1 至 6 次 - 0.2 秒开 / 0.2 秒关) + 2 秒关机,循环重复。

LED 闪烁模式 ​

模式描述
模式 10.5 秒开 / 2 秒关
模式 20.5 秒开 / 0.5 秒关
模式 30.1 秒开 / 0.1 秒关
模式 4(1 至 6 次 - 0.2 秒开 / 0.2 秒关) + 2 秒关
模式 50.2 秒开(蓝色)/ 0.2 秒开(红色)

规格参数 ​

错误渲染宏 'excerpt-include':用户无权查看页面 'DEV:Technical Specifications'。


基本接线图 ​

错误渲染宏 'excerpt-include':用户无权查看页面 'DEV:Wiring diagrams'。


图例 ​

端子描述导线描述
N零线端子N零线
L火线端子(110–240 V AC)L火线 110 V AC
SW 1开关/按钮输入端子
SW 2开关/按钮输入端子
SW 3开关/按钮输入端子
SW 4开关/按钮输入端子

关于 Z-Wave ​

将设备添加至 Z-Wave® 网络(包含) ​

注意! 若设备成功添加/移除,连接至该设备的遮蔽装置将上下移动 2 秒。

注意! 使用安全 2(S2)包含时,网关会弹出对话框,要求输入印在设备标签和包装上的 5 位数字 PIN 码。
重要提示:请务必妥善保管该 PIN 码。

SmartStart 包含 ​

支持 SmartStart 的产品可通过扫描设备标签上的二维码,由支持 SmartStart 的网关添加。

  1. 扫描设备标签上的二维码,并将 DSK 添加至网关的预配置列表。
  2. 将设备接入电源。
  3. 检查 蓝色 LED 是否缓慢闪烁 —— 若是,则尚未完成添加。
  4. 接通电源后数秒内,添加过程将自动开始。
  5. 添加期间,LED 闪烁加快。
  6. 成功添加后,绿色 LED 将缓慢闪烁。

通过 S 按钮添加 ​

  1. 将设备接入电源。
  2. 确认 蓝色 LED 缓慢闪烁。
  3. 在网关上启用添加/移除模式。
  4. 按住 S 按钮,直到 LED 变为常亮 蓝色。
  5. 松开,再按住 (>2 秒),直到 LED 缓慢闪烁 —— 松开即启动学习模式。
  6. 添加期间,LED 闪烁加快。
  7. 成功添加:绿色 LED 缓慢闪烁。

注意:设置模式 10 秒后自动返回正常模式。

通过开关/按钮添加 ​

  1. 将设备接入电源。
  2. 确认 蓝色 LED 缓慢闪烁。
  3. 在网关上启用添加/移除模式。
  4. 在 3 秒内快速切换任意一个 SW 端子上的开关/按钮 3 次(3 个开/关信号)。
  5. 添加期间,LED 闪烁加快。
  6. 成功添加:绿色 LED 缓慢闪烁。

学习模式:允许设备从网关接收网络信息的状态。


从 Z-Wave® 网络中移除设备(排除) ​

注意:设备将被移除,但自定义配置保持不变。

注意:移除时,遮蔽装置将上下移动 2 秒。

通过 S 按钮移除 ​

  1. 将设备接入电源。
  2. 确认 绿色 LED 缓慢闪烁。
  3. 在网关上启用添加/移除模式。
  4. 按住 S 按钮,直到 LED 变为常亮 蓝色。
  5. 松开,再按住 (>2 秒),直到 LED 缓慢闪烁 —— 松开即启动学习模式。
  6. 移除期间,LED 闪烁加快。
  7. 成功移除:蓝色 LED 缓慢闪烁。

注意:设置模式 10 秒后自动返回。

通过开关/按钮移除 ​

  1. 将设备接入电源。
  2. 确认 绿色 LED 缓慢闪烁。
  3. 在网关上启用添加/移除模式。
  4. 在 3 秒内快速切换任意一个 SW 端子上的开关/按钮 3 次。
  5. 移除期间,LED 闪烁加快。
  6. 成功移除:蓝色 LED 缓慢闪烁。

恢复出厂设置 ​

通用说明 ​

重置后,所有自定义参数(如电能、关联关系、路由等)将恢复默认值。HOME ID 与 NODE ID 将被删除。仅在网关缺失或无法工作时使用。

通过 S 按钮 ​

  1. 按住 S 按钮,直到 LED 变为常亮 蓝色。
  2. 快速多次按下 S 按钮,直到 LED 变为常亮 红色。
  3. 按住 (>2 秒),直到 LED 快速闪烁 —— 松开开始重置。
  4. 重置过程中:LED 先常亮 绿色(约 1 秒),然后 蓝色和红色 快速闪烁(约 2 秒)。
  5. 成功重置:蓝色 LED 缓慢闪烁。

通过开关/按钮 ​

仅在通电后前一分钟内有效。

  1. 将设备接入电源。
  2. 在 3 秒内快速切换任意一个 SW 端子上的开关/按钮 5 次。
  3. 重置过程中:LED 先常亮 绿色(约 1 秒),然后 蓝色和红色 快速闪烁(约 2 秒)。
  4. 成功重置:蓝色 LED 缓慢闪烁。

Z-Wave 安全与设备特定密钥(DSK) ​

该设备支持 安全 2(S2),采用强 AES 128 加密,使 Z-Wave® 成为最安全的物联网平台之一。

  • 已认证控制:
    • 包含时使用外带式 DSK
    • 与大多数实现兼容

支持:

  • S2 已认证
  • S2 未认证
  • 不安全包含

注意:通过支持 S2 的网关添加时,需提供 DSK PIN。5 位数字的 PIN 印在设备侧边标签和包装上,不可撕掉标签。

DSK 示例

DSK 标签与二维码(示例):加入节点在射频传输前将字节 1–2 设置为零,以混淆公钥。DSK 可用于外带身份验证。


Z-Wave 参数 ​

参数 1 – SW (SW1) 开关类型 ​

  • 大小:1 字节
  • 默认值:0
  • 取值:
    • 0:瞬时开关(按钮)
    • 1:切换开关(闭合 = ON,断开 = OFF)
    • 2:切换开关(当开关状态改变时,设备状态随之改变)

参数 2 – SW2 开关类型 ​

  • 与上述相同。

参数 3 – SW3 开关类型 ​

  • 与上述相同。

参数 4 – SW4 开关类型 ​

  • 与上述相同。

参数 105 – LED 亮度调节 ​

  • 控制 LED 亮度(0–100%)。
  • 大小:1 字节
  • 默认值:100
  • 取值:0–100(每 1% 递增)

2024 年起适用于 Wave 1、Wave 1PM、Wave 2PM、Plug US、Plug UK。

参数 120 – 恢复出厂设置 ​

  • 高级参数,可能隐藏在“高级”标签下。
  • 大小:1 字节
  • 默认值:0
  • 取值:
    • 0:无操作
    • 1:恢复出厂设置

重置后,该值将自动重置为 0。

参数 201–203 – 序列号部分 ​

  • 只读,不可更改。
  • 大小:每项 4 字节
  • 取值:0x00000000 至 0x7FFFFFFF

Z-Wave 命令类 ​

端点 1(根设备) ​

  • ASSOCIATION_V2 [S0, S2]
  • ASSOCIATION_GRP_INFO_V3 [S0, S2]
  • BASIC_V2 [S0, S2]
  • SWITCH_BINARY_V2 [S0, S2]
  • CENTRAL_SCENE_V3 [S0, S2]
  • CONFIGURATION_V4 [S0, S2]
  • DEVICE_RESET_LOCALLY_V1 [S0, S2]
  • FIRMWARE_UPDATE_MD_V5 [S0, S2]
  • INDICATOR_V3 [S0, S2]
  • MANUFACTURER_SPECIFIC_V2 [S0, S2]
  • MULTI_CHANNEL_V4 [S0, S2]
  • MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]
  • SWITCH_MULTILEVEL_V4 [S0, S2]
  • NOTIFICATION_V8 [S0, S2]
  • POWERLEVEL_V1 [S0, S2]
  • SECURITY_V1
  • SECURITY_2_V1
  • SUPERVISION_V1
  • VERSION_V3 [S0, S2]
  • ZWAVEPLUS_INFO_V2

端点 2–5 ​

每个端点支持:

  • ASSOCIATION_V2 [S0, S2]
  • ASSOCIATION_GRP_INFO_V3 [S0, S2]
  • SWITCH_BINARY_V2 [S0, S2]
  • MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]
  • SECURITY_V1
  • SECURITY_2_V1
  • SUPERVISION_V1
  • ZWAVEPLUS_INFO_V2

Z-Wave 通知命令类 ​

过热检测 ​

字段值
注释检测到过热
通知类型名称热警报
通知类型(值)0x04
通知事件状态
通知名称检测到过热
通知名称(值)0x02
版本V2
设备特定是
LED 信号参见 LED 表
设备反应关闭输出,发送通知
恢复操作断电重启、短按 S 按钮,或按下任意 SW 端子

Z-Wave 关联 ​

关联允许设备间直接通信,无需依赖网关。

  • 每组最多支持 9 个设备(建议 ≤5)。
  • “生命线组”专供网关使用(仅 1 个节点)。

根设备 – 关联组 1(生命线) ​

  • 报告设备状态
  • 支持:
    • INDICATOR_REPORT(LED 状态)
    • DEVICE_RESET_LOCALLY_NOTIFICATION
    • SWITCH_BINARY_REPORT(SW1–SW4)

组 4(SW1 – 基本命令) ​

  • 由 SW1(开关或按钮)触发
  • 向关联设备发送 BASIC_SET ON/OFF

组 5(SW1 – 多级命令) ​

  • 推荐用于按钮
  • 发送 SWITCH_MULTILEVEL_START_LEVEL_CHANGE 与 STOP_LEVEL_CHANGE

组 6–11(SW2–SW4) ​

逻辑同上,对应各自端子。

端点 2–5 ​

每个端点均模拟 SW1–SW4 的行为,拥有类似的关联组。


Z-Wave 重要免责声明 ​

Z-Wave® 无线通信可能无法 100% 可靠。切勿在生命攸关或高价值场景中使用此设备。若网关无法识别,请手动更改设备类型,并确保网关支持 Z-Wave Plus™ 多级设备。


故障排查 ​

如需帮助,请访问:https://support.shelly.cloud/


网关兼容性 ​

网关D Control 1D Control 2D Control 3D Control 4D Binary 1D Binary 2D Binary 3D Binary 4备注
Home Assistant✅✅✅✅✅✅✅✅
Fibaro HC 3 / Z-Wave 引擎 3✅✅✅✅✅✅✅✅
Homey✅✅✅✅✅✅✅✅*H
Homee Cube Gen 7✅✅✅✅✅✅✅✅
Homee Cube Gen 5⚪⚪⚪⚪⚪⚪⚪⚪*1
Smart Things✅✅✅✅配合 Shelly Wave 边缘驱动
Vera Ezlo⚪⚪⚪⚪✅✅✅✅*2
Cozify✅✅✅✅✅✅✅✅

备注:

  • *1:无法使用中央场景或关联功能。
  • *2:缺少场景命令类功能。
  • *H:通过此解决方案提交修复报告。

功能含义 ​

功能含义 / 测试结果
开/关响应应用程序界面的开/关命令
SW 开/关通过 SW 输入报告开/关状态变化
调光响应应用程序界面的调光命令
SW 调光通过 SW 输入报告调光状态
功率无需请求即上报功率值
千瓦时无需请求即上报千瓦时
上/下响应应用程序界面的上/下命令
SW 上/下通过 SW 输入报告上/下动作
百叶角度响应应用程序界面的百叶角度命令
SW 百叶角度通过 SW 输入报告百叶角度变化
D 控制检测场景命令(单击/双击等)
D 二进制通过 SW 输入报告二进制开/关状态
传感器 #传感器在网关中可见;注明类型

图例 ​

符号状态
✅正常工作 / 可行
⚪无法工作 / 不可行
P部分支持
N/T未测试
TBD待定

网关指南 ​

更多实用指南可在 Shelly 知识库 中获取。


合规性声明 ​


打印用户手册 ​

Wave_i4_multilang_2023_V3.pdf
